抛丸机

网带式抛丸机

网带式抛丸清理机是根据用户要求而设计制作的一种新型专用设备, 是一种清理碟状、片状、怕碰撞铸件、机体、结构件的功能抛丸机设备。网带式抛丸机主要用于汽车、航天、铁...

联系我们全国热线
18953262712/ 19953284976

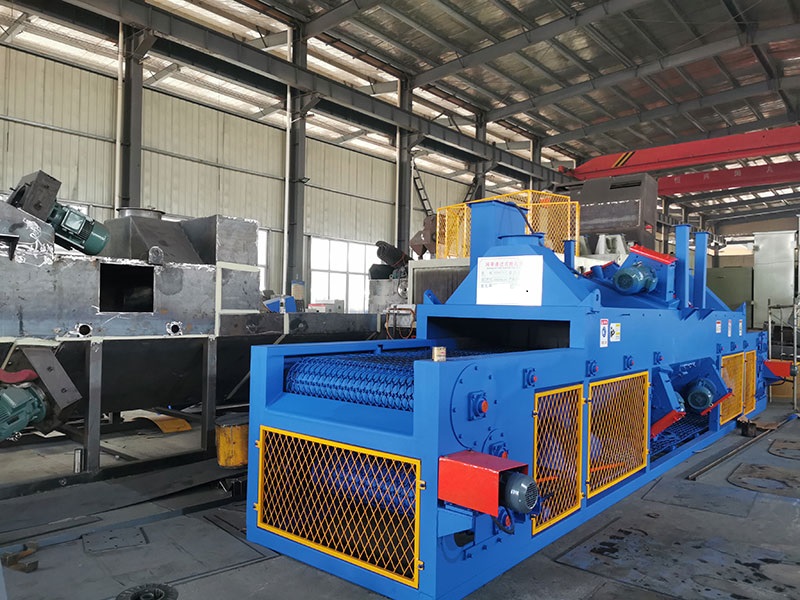

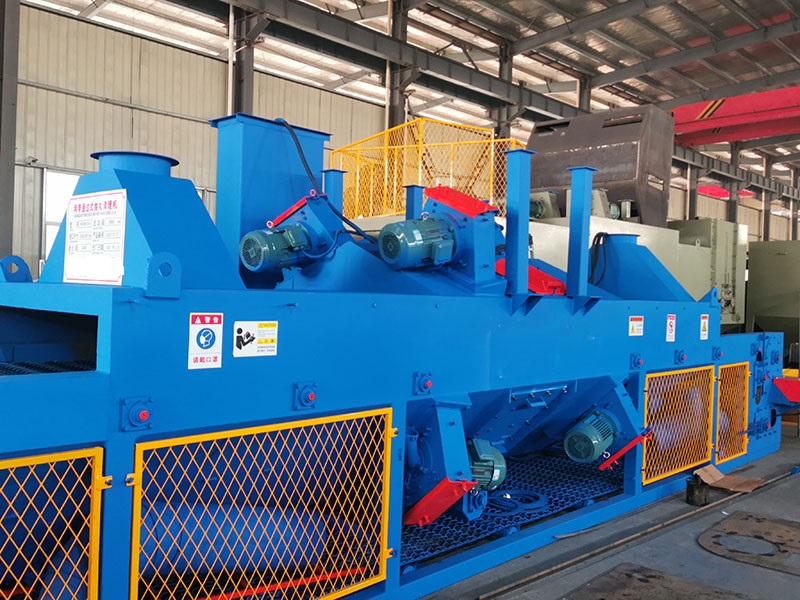

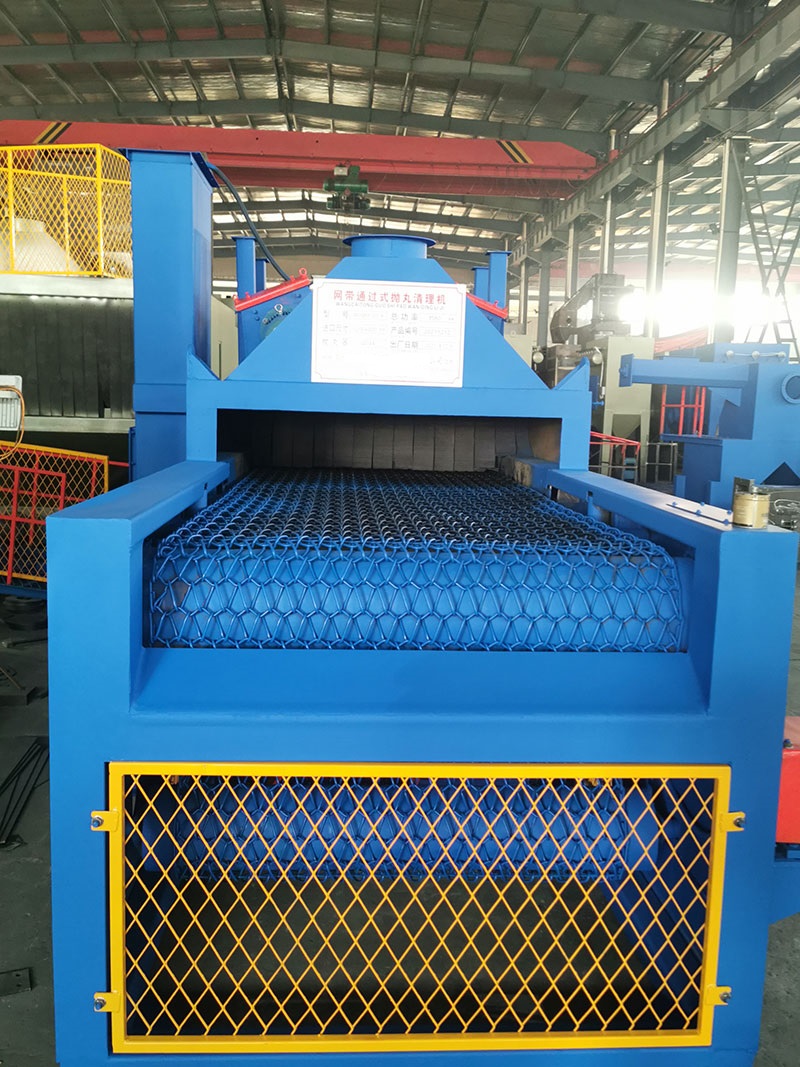

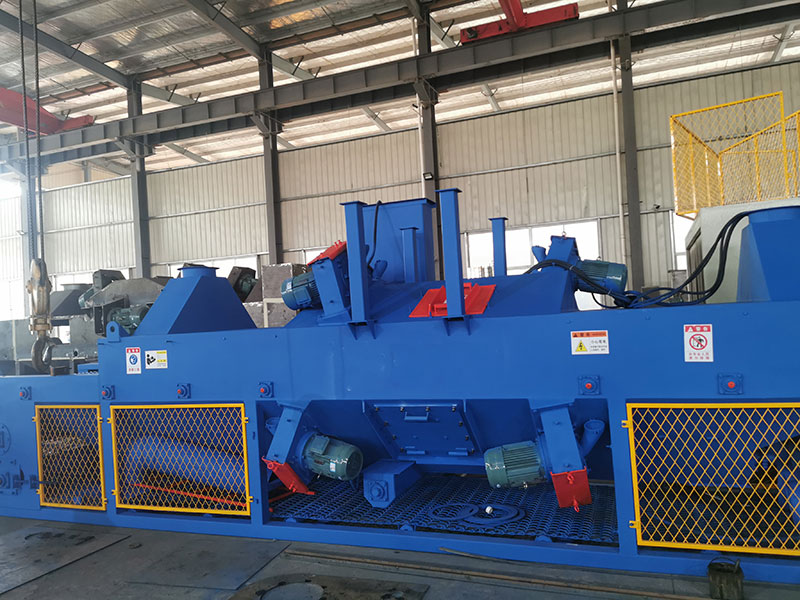

网带式抛丸清理机是根据用户要求而设计制作的一种新型专用设备, 是一种清理碟状、片状、怕碰撞铸件、机体、结构件的功能抛丸机设备。

网带式抛丸机主要用于汽车、航天、铁路与发动机机械制造业抛丸强化。友好铸机所设计的连续金属网带式抛丸机采用德国进口网带,使用寿命长,让零件以自动、连续不间断方式通过,接受多个方向的抛丸抛射清理,该系列主要用于薄壁铸件、薄壁和脆弱的铁或铝合金铸件、陶瓷等小型零件的表面抛丸清理,亦可用于机械零件抛丸强化。具有连续性好、清理效率高、变形小、无地坑等特点;亦可单独使用,又可配线。

网带式抛丸机有以下优点:

1.网带式抛丸机抛丸室体及抛丸器的布置方式经计算机三维动态抛射仿真后确定。

2.抛丸机采用 4 台 Q0400 高抛射速度轴座离心式抛丸器,提高清理效率、获得满意的清理质量且有效避免弹丸阻塞烧毁电机的情况发生。

3.抛丸机热区厚度达12mm的轧制锰十三护板,特殊分丸结构使弹丸利用率zui大化至 95%,在国内,此技术为我公司独有。

4.抛丸机抛丸室体采用 10mm 厚钢板焊接而成箱型结构,强度高而不会产生振动。内部 采用 12mm 的扎制Mn13(使用寿命5年以上),护板采用止口衔接,有效的延长了室体的使用寿命,并能充分利用弹丸的反弹形成二次清理、喷丸罐。

5.网带式抛丸机前后密封附室采用活页弹簧密封 V 形装置,可有效的阻止弹丸飞溅,并降低构件对密封的磨损和刮裂,其余密封层采用高耐磨胶板密封。

6.抛丸机为了减少丸料下落过程中对底部料斗的摩擦,在料斗上均含有缓冲角钢。

7.抛丸机为防止工件上料不正在运行过程中发生跑偏,在网带两端均做有挡盘。

8.抛丸机可以根据工件的大小来确定抛丸器的开启数量,这样可以减少不必要的能量浪费, 同时减少对设备不必要的破环。

WD80网带通过式抛丸机参数表+配置表

序号设备名称网带通过式抛丸机

1设备型号WD60/WD75/WD80

2分选配置风选

3设备应用管材,线材和特种型号不适于翻滚的工件清理

4抛丸器类型高效直联轴

5抛丸器数量4-12个

6抛丸器电机功率7.5-11-15KW/个

7网带荷兰进口,螺距50-70,φ6.5*1米*16.22米

8承重(不含工装)≤100kg

9单个工件尺寸(宽*高*长)≤1062*300*1500mm

10入口zui大尺寸(宽*高)1062*300mm

11半自动流量阀4-16套

12全自动流量阀选配

13干式除尘器选配

14湿式除尘器KKC80

15风量(立方/H)≤8000-12000

16裸机外形尺寸(长*宽*高)7800*3080*5829mm

17包含除尘器尺寸(长*宽*高)11398*6180*5829mm

18总功率+除尘器≤55.1KW+15.12KW-≤105KW+37KW
