概述：
小型型材、结构件辊道通过式抛丸清理机是根据用户要求而设计制作的一种新型的专用设备，它适用于对型材、平板、结构件的清理。通过抛丸清理，不但可以去除工件表面的铁锈、氧化皮、污物等，使工件表面呈现金属本色，消除工件内部应力，提高工件抗疲劳性能，增加工件喷漆时的漆膜附着力，并最终达到提高工件表面及内在质量的目的。

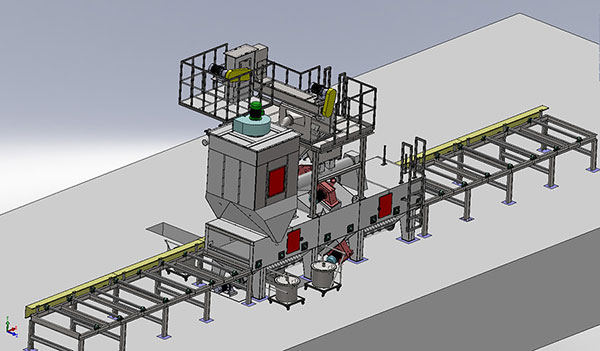

小型型材、结构件辊道抛丸机为辊道通过式抛丸清理设备，由抛丸清理室、抛丸器总成、丸料循环净化系统(螺旋输送器、提升机、分离器、弹丸控制系统)、辊道输送系统、检修平台、除尘系统、气控系统、电气控制系统等组成。
小型型材、结构件辊道通过式抛丸清理机是根据用户要求而设计制作的一种新型的专用设备，它适用于对型材、平板、结构件的清理。通过抛丸清理，不但可以去除工件表面的铁锈、氧化皮、污物等，使工件表面呈现金属本色，消除工件内部应力，提高工件抗疲劳性能，增加工件喷漆时的漆膜附着力，并最终达到提高工件表面及内在质量的目的。
小型型材、结构件辊道抛丸机为辊道通过式抛丸清理设备，由抛丸清理室、抛丸器总成、丸料循环净化系统(螺旋输送器、提升机、分离器、弹丸控制系统)、辊道输送系统、检修平台、除尘系统、气控系统、电气控制系统等组成。
一、主机结构
辊道通过式抛丸清理机主机主要有清理室、副室、清扫室、吹扫机构、抛丸器、清理室护板、输送辊道、挡砂门帘等组成。
二、循环系统
循环系统由螺旋输送器、斗式提升机、丸砂分离器、气动供丸闸阀、溜丸管等组成。
三、除尘系统
除尘系统主要由除尘箱体、除尘滤筒、脉冲系统、储灰仓、风管、风机等组成。该除尘器安装于设备副机舱上，节省除尘器放置空间，节约使用成本。
四、电控系统
整套系统设有自动/手动切换开关，并设有电气互锁、自锁、故障报警等安全防护功能，以保证设备的安全运行。
电器元件采用施耐德、正泰等国内外知名品牌，可靠稳定。
常规标准机型：
| 设备型号 | QYH1003-4 | QYH1305-4 | QYH1606-4 | |
| 通过工件尺寸 | 截面(宽X高) | 800*200mm | 1000*350mm | 1300*450mm |
| 长度 | 3000-6000mm | 3000-6000mm | 3000-6000mm | |
| 质量标准 | 表面清洁度 | A-B Sa2-2.5 | A-B Sa2-2.5 | A-B Sa2-2.5 |
| 表面粗糙度 | 15-50μm | 15-50μm | 15-50μm | |
| 抛丸器 | 数量 | 4 | 4 | 4 |
| 抛丸量 | 4*65kg/min | 4*120kg/min | 4*180kg/min | |
| 功率 | 4.0kw | 7.5kw | 11kw | |
| 辊道允许载重 | 500kg/m | 800kg/m | 1000kg/m | |
| 辊道输送速度（变频调速） | 0.4-3m/min | 0.4-3m/min | 0.4-3m/min | |
| 除尘风量 | 5000m³/h | 8500m³/h | 8500m³/h | |
| 丸料循环量 | 15T/h | 30T/h | 50T/h | |
| 总功率 | ≈27.4kw | ≈48.9kw | ≈73kw | |
注：可根据产品特征设计定制非标准设备。
