小型转台式抛丸清理机介绍

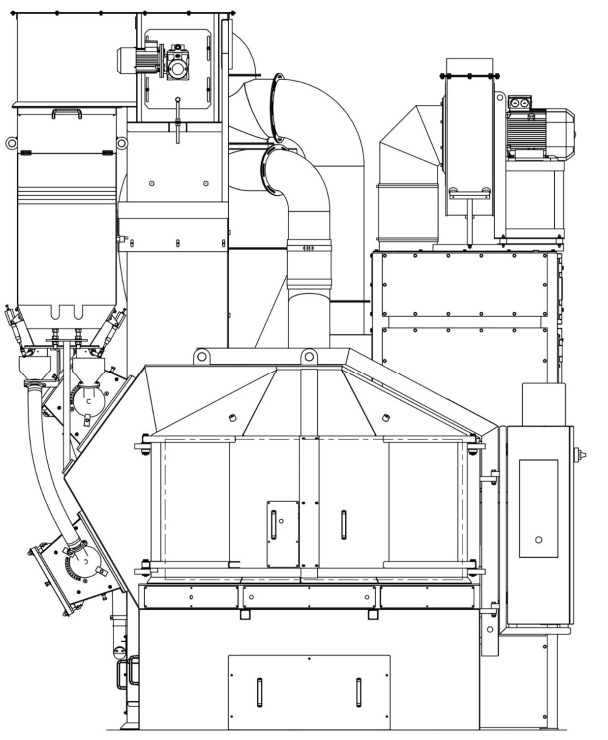

一种小型转台式抛丸清理机成功研发，这种转台式抛丸清理机结构紧凑，布局合理，适合抛丸各种怕碰撞、

容易变形的钢结构件、铝合金件以及其他材质的工件。见图：

主要有以下特点：

1、经过动态模拟设计的抛丸器支架，抛丸器被布置在合理的位置，可以在一个抛丸周期中同时从顶部和底部对零件进行抛丸。

在抛丸过程中，工人需要装载/卸载/翻转在工作台上大而重的部件，在机器运行过程中可能会发生更多的损坏和事故。因此，通过合理的布置抛丸器，确保能够同时从顶部和底部对零件进行抛丸，工人做的动作更少，安全性更高。

2、可靠、坚固、密封性好并容易转动的门，保证整台设备的可靠性，有良好的密封；工人能够很容易得打开、关闭大门。

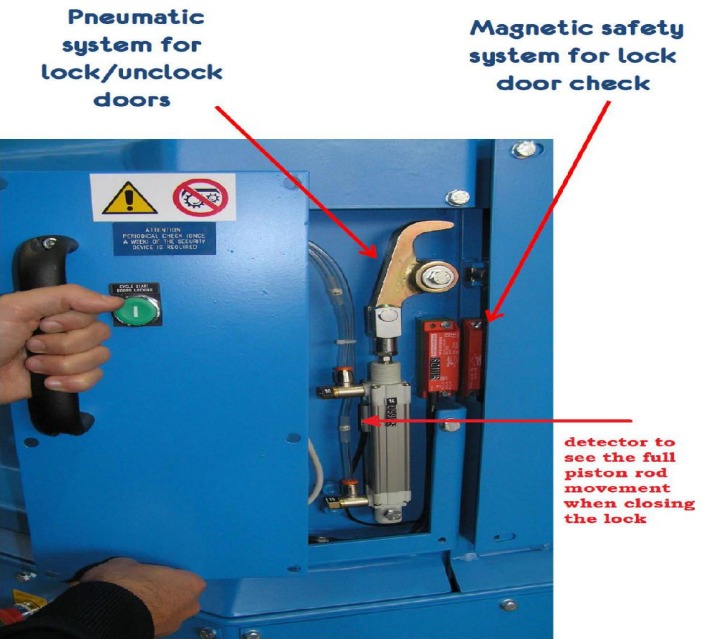

锁定/解锁铰链门，有两级磁性开关，检测大门是否完全关闭；必须两级磁性开关同时发出信号，否则抛丸器不能打开。看下图

①通过气缸实现锁定/解锁铰链门，并且气缸上装有磁性开关，保证完全锁定铰链门。

②在两扇大门上各装有一件磁性块，组成一个完整的磁性开关，当发出了信号后，大门已经完全关闭。

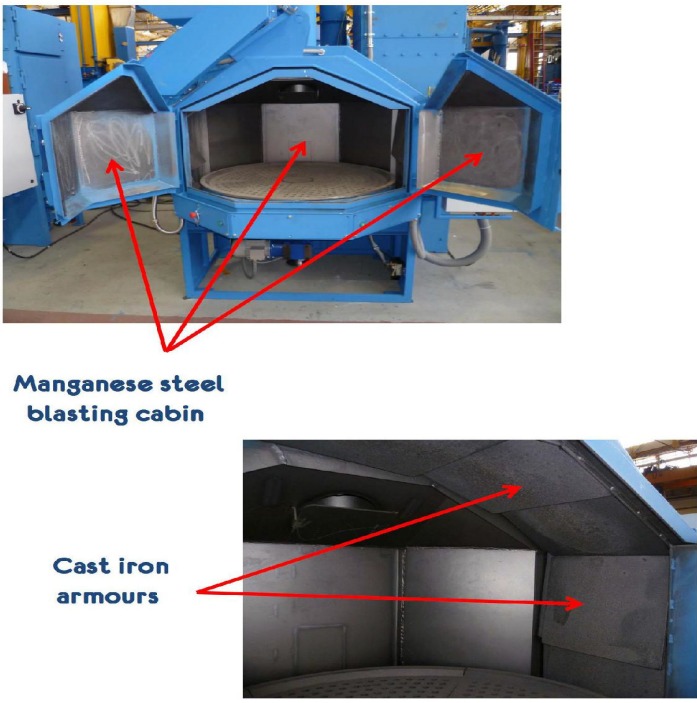

3. 抛丸室内部护。看下图

抛丸室体内部采用轧制Mn13防护板；抛丸过程中，高速抛射出的钢丸撞击Mn13护板表面，会造成护板表面的温度升高，形成硬化层，变得更耐磨，使用寿命更长。同时，抛丸室内护板被切割成块状，方便更换机维修。

4.抛丸器盖装有磁性检测器；用于控制抛丸器盖的关闭。如果传感器没有检测到盖子关闭，抛丸器不能打开，不会有钢丸射出，造成安全事故。看下图

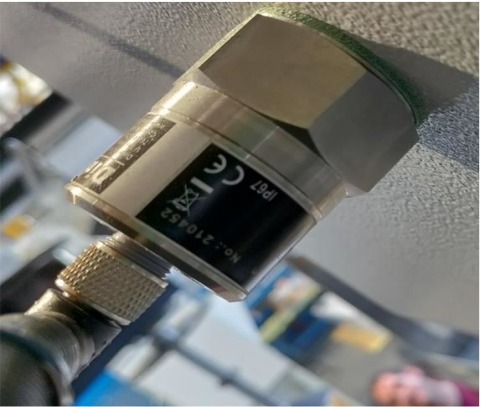

5. 分离器料仓内装有料位计；用来检测钢丸的最低值，它具有高的灵敏度，能够检测到钢丸的最低值，以实现设备良好的恒定工作。如果钢丸低于最小值，触摸屏显示器会发出信号。看下图

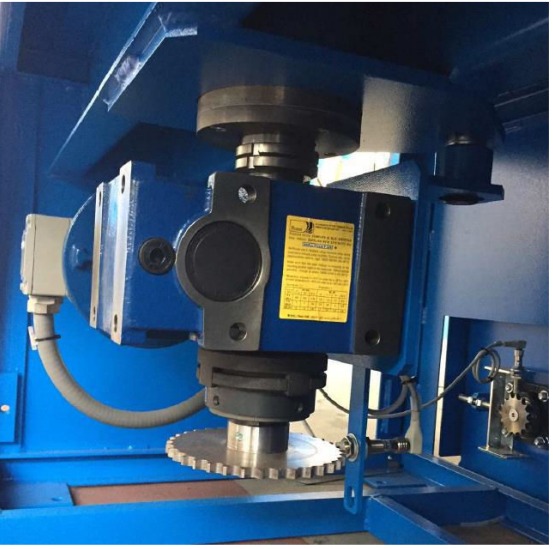

6. 转台传动装置及提升机有安全系统。接近传感器控制转台和提升机的旋转；采用金属小齿轮进行旋转检测，当转台和提升机卡住或堵塞时，接近传感器发出信号，转台和提升机的电机自动停止，，以防止转台和提升机的电机烧毁。同时转台旋转装置安装有摩擦离合器，可以调节摩擦力的大小；当转台遇到阻力并卡住时，摩擦离合器会自动脱开，防止转台电机烧坏。

转台电机采用变频调速，可以调节转台的转速，能够提高除锈效果；同时变频器保护了电机不被烧坏。

如果转台停止转动，PLC 检测到工作台没有移动，抛丸器会自动停止抛丸。看下图
