脉冲反吹布袋除尘器

脉冲反吹布袋式除尘器

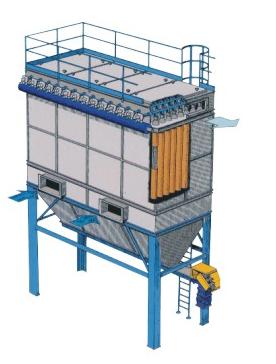

除尘器结构原理

袋式除尘器也称为过滤式除尘器, 是一种干式高效除尘器, 抛丸机，它利用纤维编制物制作的袋式过滤组件来捕集含尘气体中固体颗粒物。其作用原理是尘粒在绕过滤布纤维时因惯性力作用与纤维碰撞而被拦截。细微的尘粒(粒径为1 Lm 或更小) 则受气体分子冲击(布朗运动) 不断改变着运动方向, 由于纤维间的空隙小于气体分子布朗运动的自由路径, 尘粒便与纤维碰撞接触而被分离出来。路面抛丸机，其工作过程与滤料的编织方法、纤维的密度及粉尘的扩散、惯性、遮挡、重力和静电作用等因素及其清灰方法有关。滤布材料是布袋除尘器的关键; 性能良好的滤布, 除特定的致密度和透气性外, 还应有良好的耐腐蚀性、耐热性及较高的机械强度, 耐热性能良好的纤维, 其耐热度目前可达到250～ 350 ℃。

袋式除尘器按清灰方式的不同可分为振动式、气环反吹式、脉冲式、声波式及复合式等5 种类型。其中脉冲反吹式根据反吹空气压力的不同又可分为高压脉冲反吹式和低压脉冲反吹式两种。喷砂房，脉冲反吹式布袋除尘器由于其脉冲喷吹强度和频率可进行调节, 清灰效果好, 是目前世界上广泛应用的除尘装置, 含尘气体从袋式除尘器入口进入后, 由导流管进入各单元室, 在导流装置的作用下, 大颗粒粉尘分离后直接落入灰斗, 其余粉尘随气流均匀进入各仓室过滤区, 过滤后的洁净气体透过滤袋经上箱体、提升阀、排风管排出。抛丸机，随着过滤工况的进行, 当滤袋表面积尘达到一定厚度时, 由清灰控制装置(差压或定时、手动控制) 按设定程序关闭提升阀, 控制当前单元离线, 并打开电磁脉冲阀喷吹抖落滤袋上的粉尘。落入灰斗中的粉尘经由卸灰阀排出后, 利用输灰系统送出。
